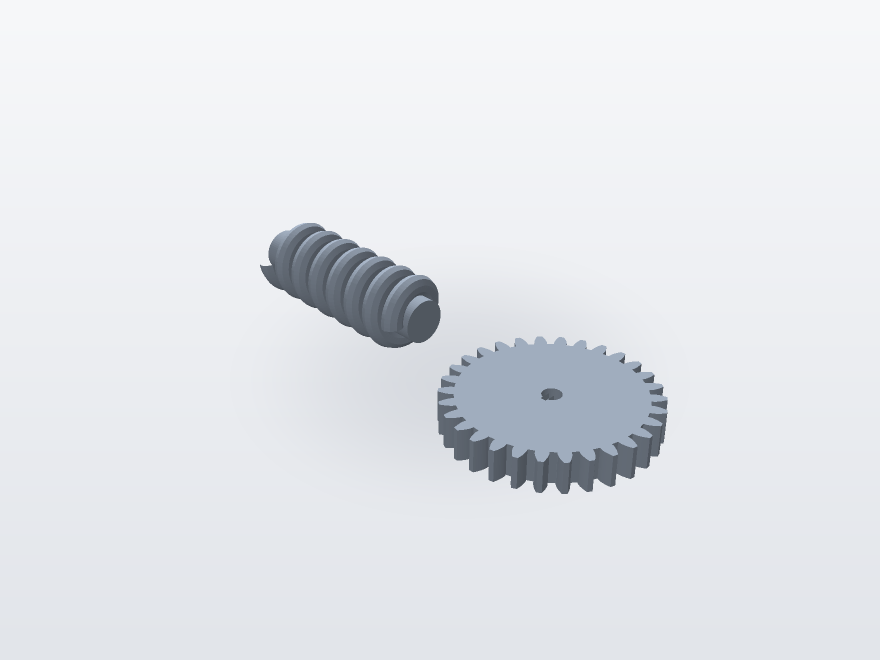

Червячная передача 30:1, m2
Однозаходный червяк и колесо z30. Самоторможение, вал 6 мм.
Тяните мышью, чтобы повернутьОписание
Однозаходный червяк на колесо z30 даёт ровно 30:1 за одну ступень — то, ради чего червячную передачу и берут. Плюс самоторможение: нагрузка не провернёт привод назад, что удобно для подъёмных механизмов и поворотных столов.
Червяк печатается стоя, семь витков, слой 0,16. Лёжа не выйдет: винтовая поверхность превратится в лесенку и передача будет закусывать. Колесо — плашмя, как обычную шестерню.
КПД у такой пары невысокий, процентов 40–50, и она греется. Для долгой работы под нагрузкой обязательно смазка — подойдёт любая силиконовая, литол PETG не любит.
Комментарии (2)
Поставил на поворотный стол для фото. 30:1 от шагового — ровно то, что нужно.
Поправил профиль витка, старый на некоторых слайсерах выходил с наплывом.
