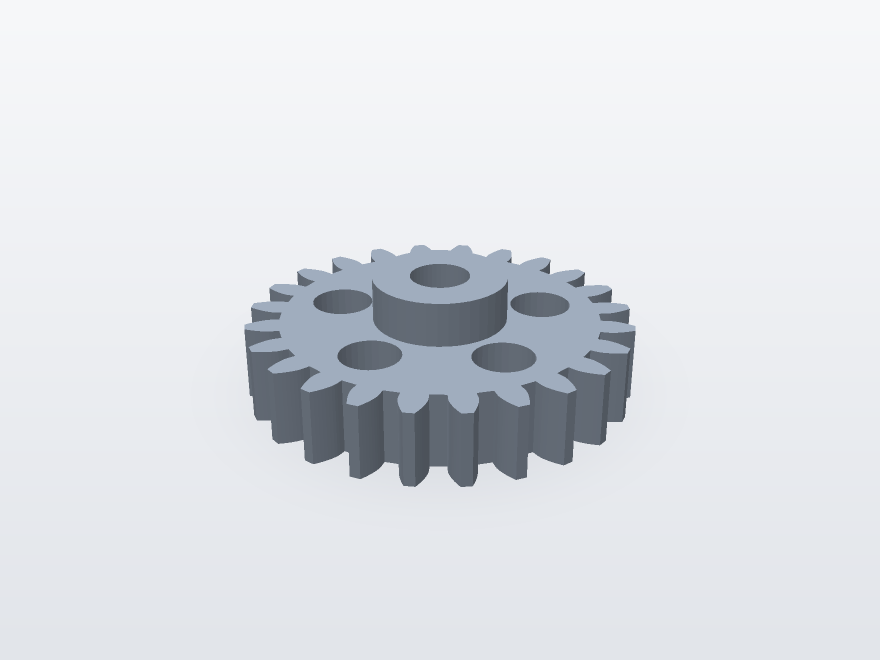

Шестерня прямозубая m2 z24
Эвольвента 20°, ступица со шпоночным пазом под вал 8 мм.
Тяните мышью, чтобы повернутьОписание
Профиль зуба — настоящая эвольвента с углом зацепления 20°, а не скруглённая синусоида, как в половине моделей в сети. Пара таких шестерён ходит без закусывания и не шумит на средних оборотах.
Посадка на вал 8 мм со шпонкой 2,4 мм. Отверстие сделано с запасом +0,15 мм на усадку PETG; для PLA запас лучше убрать в слайсере (масштаб по XY 99,8%) или рассверлить по месту.

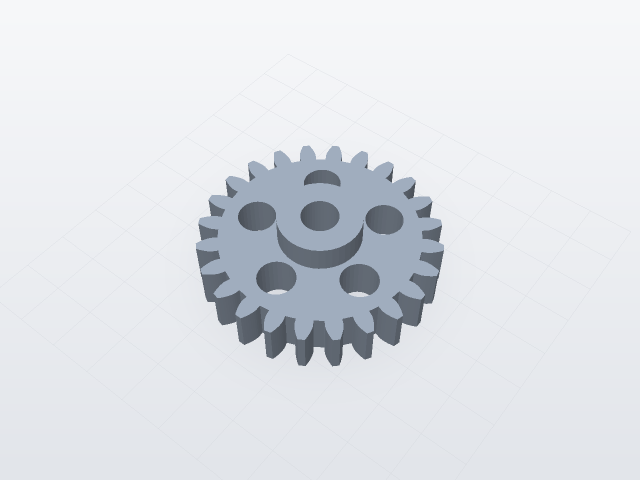

Заполнение 60% и четыре периметра — это не перестраховка: зуб нагружен на изгиб у основания, и на 20% первый же удар выкрашивает угол. Печатать плашмя, поддержки не нужны.
Комментарии (3)
Поставил в привод подающего механизма, полгода — ноль износа. PETG, 60%.
В обновлении наконец поправили паз, раньше шпонка болталась.
Кто-нибудь считал пару с z36? Нужно 1:1.5.
