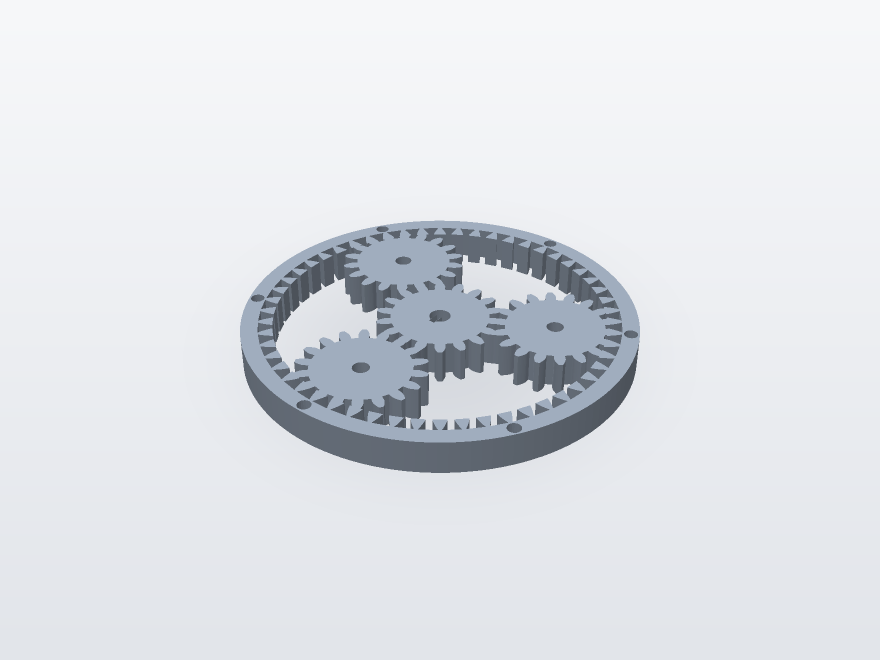

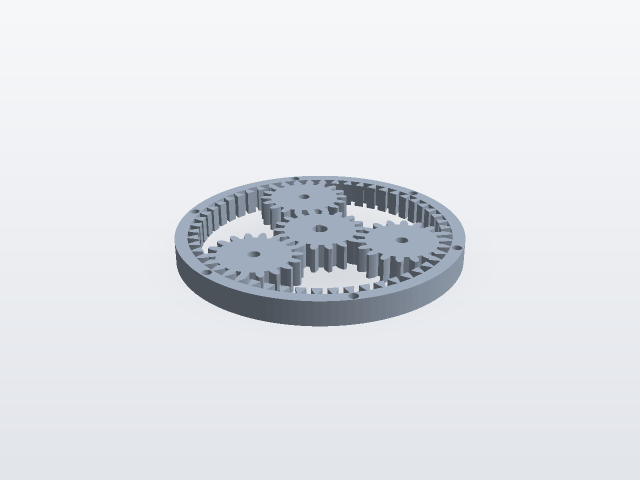

Планетарный редуктор 4:1, m1.5
Солнце z18, три сателлита z18, корона z54. Всё в одном файле, как собирается.
Тяните мышью, чтобы повернутьОписание
Классическая планетарная схема: z_короны = z_солнца + 2·z_сателлита, 54 = 18 + 2·18. При неподвижной короне и ведущем солнце передаточное отношение на водиле получается 4:1.

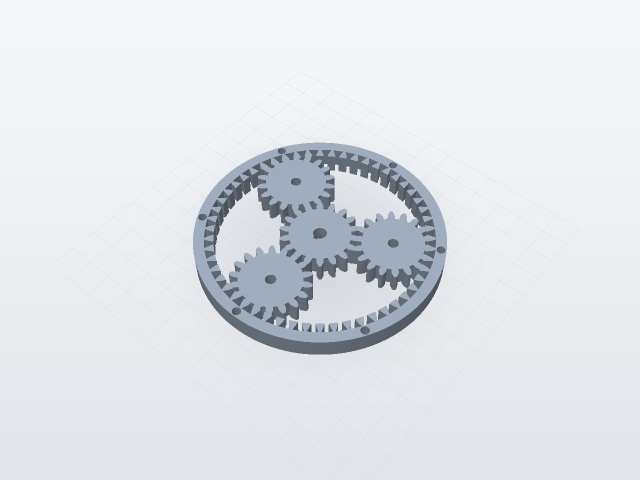

Все четыре детали лежат в одном файле ровно так, как они встают в сборке — это удобно, чтобы проверить зацепление в слайсере до печати. Если нужен отдельный STL на деталь, разделяйте по объектам, слайсеры это умеют.
Слой 0,16 не прихоть: при модуле 1,5 зуб высотой 3,4 мм, и на 0,2 эвольвента у вершины превращается в лесенку. Водило и ось в комплект не входят — под них нужен вал 5 мм и три оси 4 мм.
Комментарии (2)
Обновил: подрезал вершины зубьев короны на 0,1 мм, на холодном столе сателлиты закусывали.
Красиво считается. Собрали из PETG, работает от шуруповёрта.
