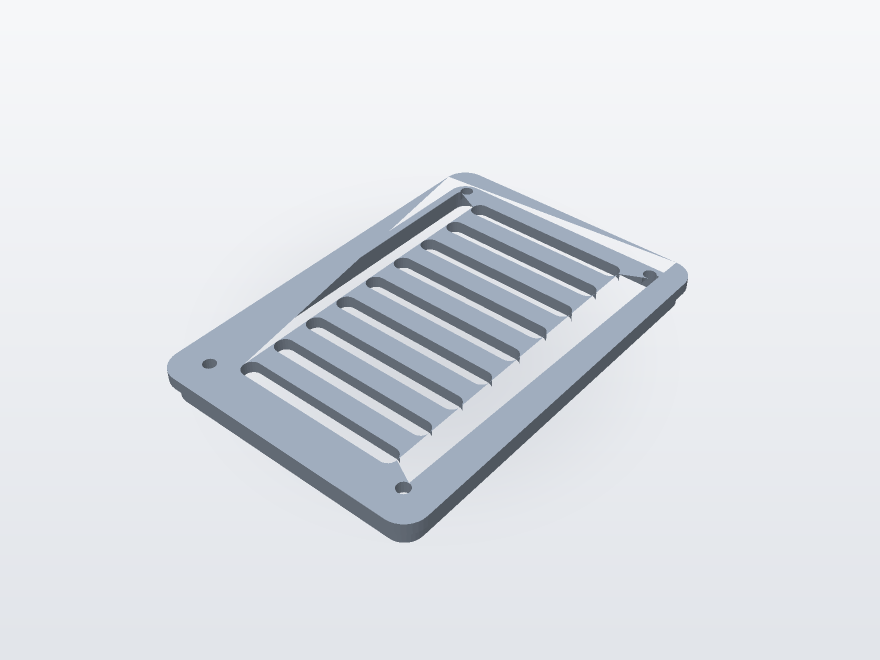

Крышка вентилируемая для Raspberry Pi 4
Девять щелевых прорезей, посадочный бортик, отверстия под стойки M2.5.
Тяните мышью, чтобы повернутьОписание

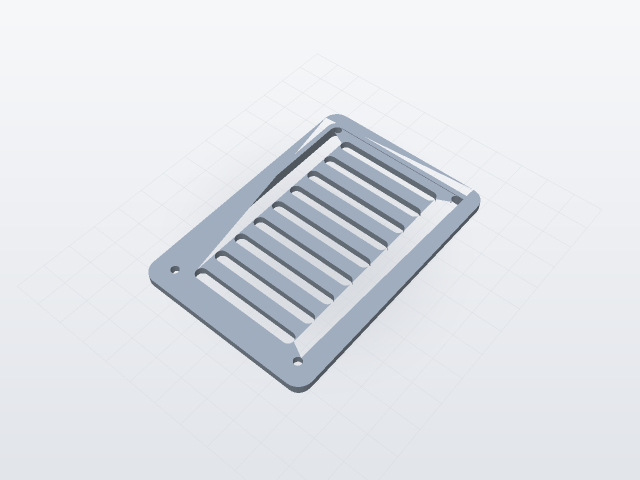

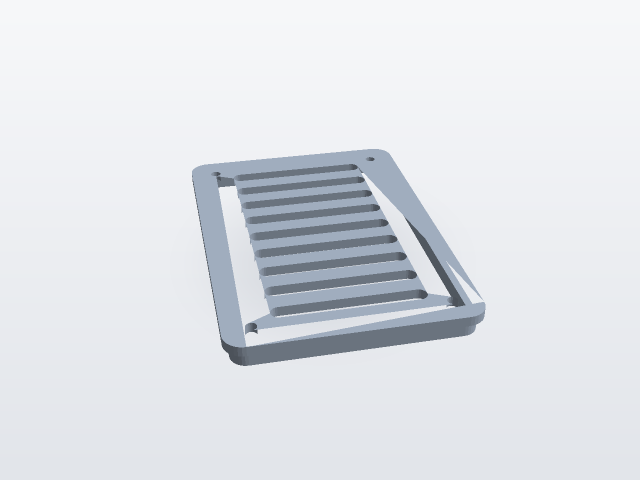

Крышка 90×62 мм под стандартный «плоский» корпус Pi 4. Девять прорезей 4 мм идут вдоль платы прямо над процессором — под нагрузкой это даёт 8–10 °C разницы против глухой крышки, замерено термопарой на SoC, не «на ощупь».
По периметру бортик 4 мм, он центрует крышку в основании без винтов. Четыре отверстия 2,8 мм — под стойки M2.5, если хотите притянуть.
Печатать прорезями вверх, поддержки не нужны: щели 4 мм мостятся без провисания. Если печатаете PLA — учтите, что Pi 4 под нагрузкой греет корпус до 45 °C, летом на солнце крышку может повести.
Комментарии (2)
Померил у себя: 62 °C против 71 °C с глухой крышкой. Совпадает.
Обновление под Pi 5 было бы кстати, разъёмы разъехались.
