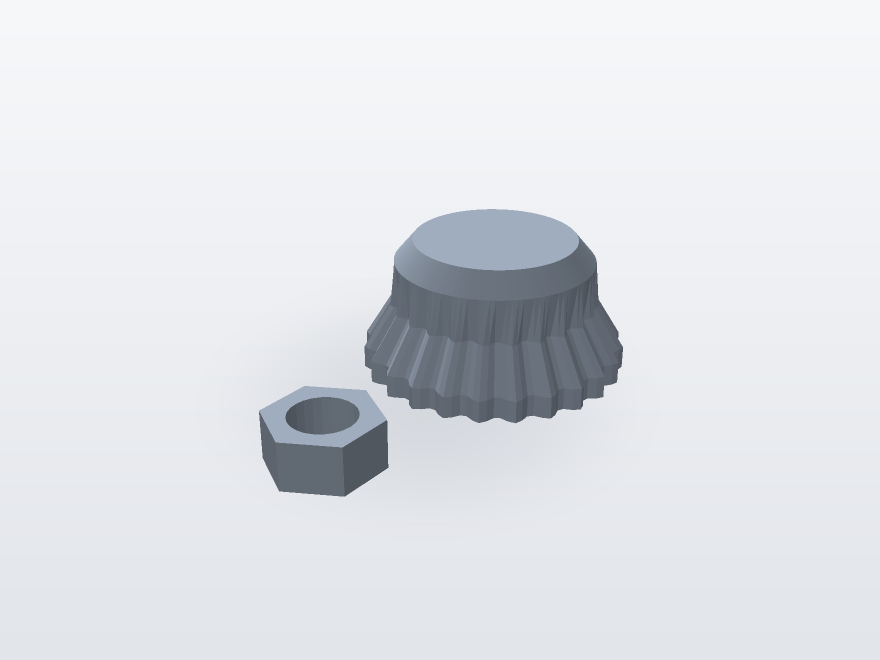

Ручка рифлёная M8 с гнездом под гайку
Ø34 мм, 24 рифления, шестигранное гнездо под гайку M8.
Тяните мышью, чтобы повернутьОписание

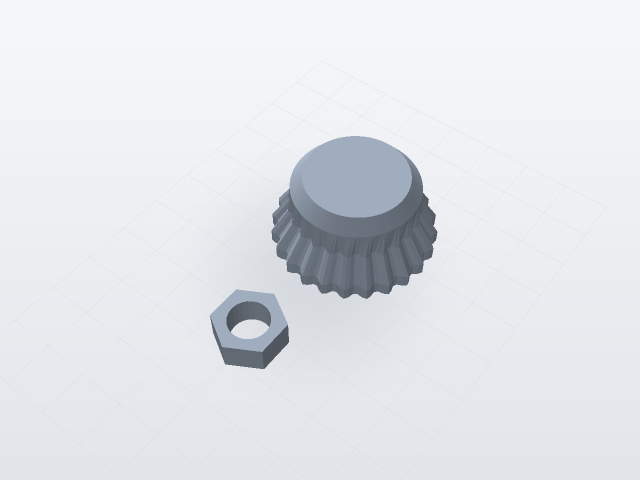

Ручка под зажимной винт M8: гайка запрессовывается в шестигранное гнездо снизу и там же остаётся. Гнездо 13,2 мм под ключ 13 — с натягом, гайку надо забить, а не уронить.

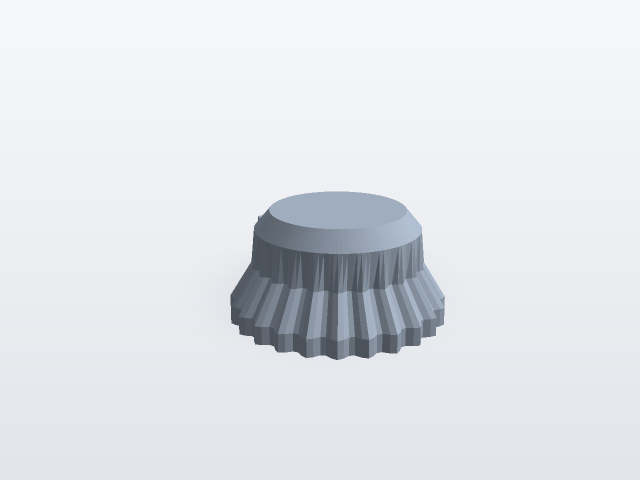

24 рифления по краю: достаточно крупные, чтобы крутить мокрыми или в перчатке, и достаточно мелкие, чтобы не резать ладонь при затяжке.
В файле рядом лежит отдельная тестовая шайба с таким же гнездом — напечатайте сначала её и проверьте посадку гайки, прежде чем печатать ручку целиком. Экономит час.
Комментарии (1)
Тестовая шайба — отличная идея, у меня гайка ходила слишком свободно, поправил масштабом.
