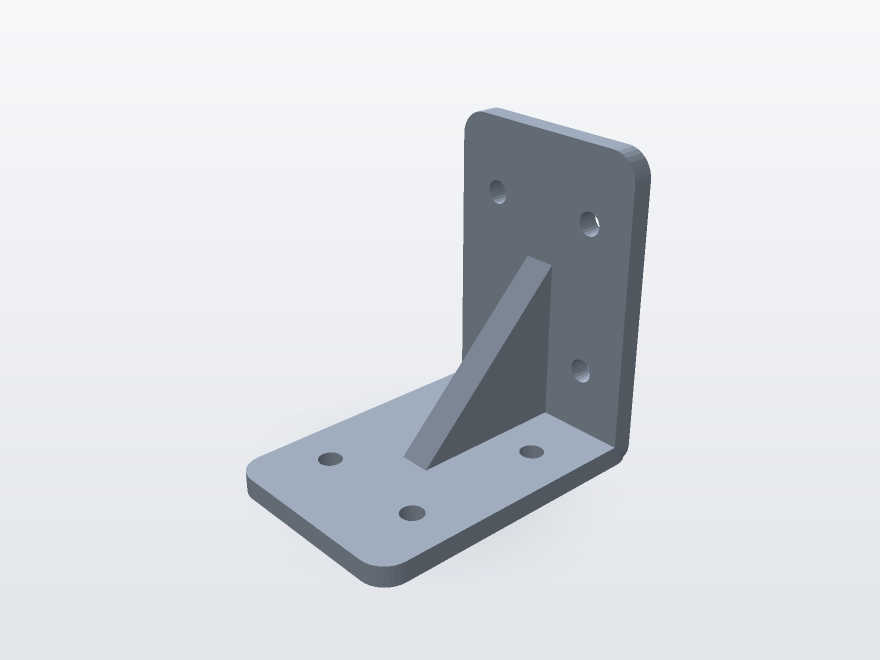

Кронштейн угловой 60×60 с рёбром
Четыре отверстия M4, косынка на изгиб. Самая скачиваемая модель в разделе.
Тяните мышью, чтобы повернутьОписание
Обычный уголок 60×60×40 с ребром жёсткости. Ребро — это не украшение: без него печатный уголок ломается по линии сгиба практически всегда, потому что нагрузка идёт поперёк слоёв.
Отверстия 4,4 мм под M4 с запасом на посадку. Если нужен M5, масштабируйте по XY на 112% — под M6 лучше не тянуть, стенка у отверстия станет тоньше 2 мм.

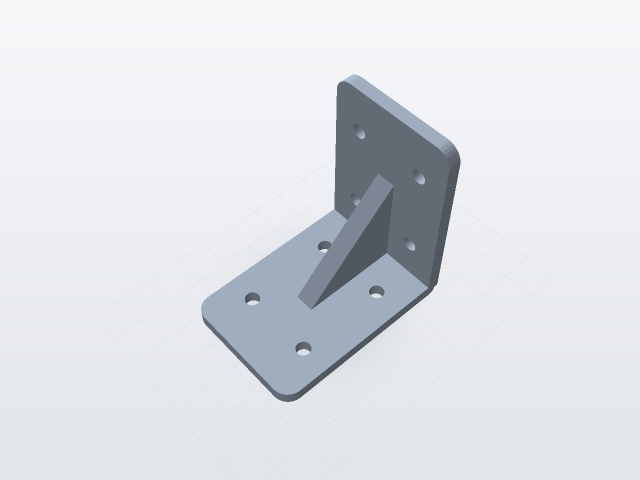

Печатать так, как модель лежит на столе: одна полка на столе, вторая вверх. Поддержки не нужны, свес под ребром 45°. Пять периметров важнее заполнения — прочность здесь даёт стенка.
Комментарии (3)
Держит полку с инструментом, четыре штуки на стену. PETG, полёт нормальный.
Масштабировала до 80%, вышли отличные уголки для ящика.
Добавил фаску по низу — раньше первый слой задирало на краю.
